自本世紀初以來，隨著對機動車產品安全性、可靠性的日趨嚴苛，以及對其環保和節能方面越來越高的要求，使得產品“清潔度”這一質量監控環節得到了極大的重視。尤其是在汽車動力總成、燃油系統、剎車液壓回路等關鍵部分，一旦出現了殘留污染顆粒物超標的情況，就有可能給這些系統的正常運行帶來隱患和風險，從而間接地或直接地對汽車的安全性、可靠性造成威脅。也正因為如此，無論是國外還是國內的汽車制造業，才會這樣地關注如何確保和提高產品的清潔度水平這個問題。
一，產品清潔度
眾所周知，作為一項產品質量指標，清潔度在汽車、內燃機等行業的產品質量評價中，雖然有悠久的歷史，但長期以來，卻并沒有得到足夠的重視。其主要表現之一就是，該質量特性值的定量表述的單一性，即僅僅以殘留污染物的重量作為評定指標，且測試手段也十分簡陋。而實際上，對被檢件表面殘留雜質重量進行控制還是比較簡單的，可它對產品品質的影響程度又低于殘留污染物中的固體顆粒物的大小、數量等特征值，而且迄至本世紀中期，極大多數的國內汽車企業還都停留在只檢測前者這項單一指標。
1.1，產品清潔度的檢測
近十年來，越來越多的國內汽車廠對產品清潔度日益重視，主要體現在通過配置更完善試驗設備和儀器后，具備了檢測、評定與污染物顆粒度性狀相關指標的能力，從而提高了清潔度測試的水平。但說到底，這種做 法在本質上是屬于對被測工件的事后監控和評價。
鑒于很長一段時間以來，在這方面基本都處于停滯狀態，因此，自上世紀九十年代以來的十多年中，眾多國際、國家（級）組織和企業集團推出了一系列有關清潔度的標準，包括覆蓋面和影響力較大的ISO16232-2007， 它們所關注和表述的內容主要也是清潔度的檢測技術， 這一點從ISO16232 的名稱“Cleanliness of components of fluid circuits”就可清楚地看出，清楚地表明了它就是一個全面地闡述了通過液（流）體循環方式，以獲得零部件清潔度的標準。標準共 10 個部分，其主要內容為對零部件表面殘留污染物、雜質的萃取、制樣和對它們進行分析、評價方法的說明。
1.2，產品清潔度的評定
但鑒于清潔度在本質上是屬于非強制性類的質量指標，因此在測試和評價時真正遵循的還是企業集團自編的標準，德國大眾汽車公司為了規范、統一集團范圍內發動機的清潔度試驗的實施，提高試驗質量，推出了編號為PV3347 的“發動機結構件清潔度殘留顆粒重量測定”的標準就是一個典型例子。無疑，它們對于規范產品清潔度試驗的實施，確定統一的評定指標，提高清潔度的檢測水平產生了積極的作用。
1.3，產品清潔度的預防性控制
不過，近年來，隨著企業質量意識、質量理念的逐漸轉變，對如何保證產品質量的認識也在提高，防患于未然和細節決定成敗等觀念日益深入人心。
事實上，已有越來越多的企業認識到，為了使產品的清潔度水平能更上一個臺階，需要把監控的范圍擴大到制造的全過程，實行系統化控制。之前人們主要關注生產過程中清洗工序的觀點是有失偏頗的，它畢竟不能替代制造過程中眾多的其它環節和細節。這種趨勢同樣也體現在近年推出的一些有影響力的標準中，在眾多的清潔
度標準中，由德國汽車工業協會（VDA）制定的VDA19 是一個內容豐富和和系統性相當強的標準，它由二部分組成：于2004 年頒布的《VDA19第一部分——與功能相關的汽車零部件顆粒物污染清潔度檢測技術》，它其實與前面提到過的ISO16232 的內容相似，主要關注的是清潔度的測試技術，仍然屬于對被測件進行事后控制的性質；而在2010 年，VDA 又推出的《VDA19 第二部分——裝配中的清潔度控制要求》，則著重于零部件清潔度系統化控制的技術與方法，屬于事前預防性監控的性質。該標準從設計、生產工藝、加工/ 裝配設備、外購件、物流到現場環境、人員管理等涉及制造全過程的諸多環節出發，就象之前提到過的產品清潔度事后檢測那樣，對其如何進行事前的預防性監控做了較詳盡的描述。
簡言之，與整個產品的形成過程有關的“人、機、料、法、環”等幾個部分中的任何一個環節，都還存在對那些甚至已經“清潔過”的工件造成再污染。圖1 以魚刺圖的形式比較形象的描述了這種狀況。
圖1，產品制造全過程中，“人、機、料、法、環”對產品清潔度影響示意圖
由于不同工廠之間的具體情況差異很大，即使在生產同一類產品時，所采用的工藝和設備往往也大相徑庭。因而企業在執行對自身產品清潔度的系統化控制、即事前預防性監控時，一般都是從工廠的實際情況出發，對可能帶來隱患的各個環節分別處理。在這方面，與有著眾多專業標準、技術文件，較為嚴格地統一規范的零部件清潔度檢測技術相比，還是有所不同的。
二，設計與工藝-
2.1 “清潔友好”型的設計
在汽車的眾多大部件中，如動力總成、底盤系統等，都包含了不少結構較復雜的零件，譬如發動機中的缸體、缸蓋（參見圖2）一類箱體類工件，其中既有水套、高壓油道、低壓油腔，又有細長孔、螺紋孔等，由于結構、形狀十分復雜，彎道和死角也很多。這就導致以金屬切屑為主、此外就是鑄砂的固體類雜質極易沉積、卡死在彎道處， 如圖3所示。
圖2，典型復雜結構零件- 發動機缸蓋示例
顯然在這種情況下，即使通過中間乃至最終的清洗工序，欲達到比較徹底的清洗效果也是比較困難的。為此，就要求相關的專職部門在產品的設計、開發階段即充分考慮到這些問題，盡量減少加工過程所形成的各類雜質在彎道、死角處的沉積。所謂產品或零件的“清潔友好”型設計，其含義也就是即使工件的結構再復雜，在加工中積聚的雜質再多，但經過清洗機的沖洗也可以取得較好的效果。
圖3，積存切屑的工件死角處
2.2 零部件輕量化帶來的清潔度問題及其應對措施
現今，汽車輕量化已成為一種趨勢，而零部件采用輕質材料，如鋁鎂一類的輕合金以替代鑄鐵等比重大的傳統材料也在眾多企業普遍推行。但由于前者的韌性好，工藝性差，主要是在加工過程期間斷屑困難，而所形成的切屑又大多呈麻花形卷狀、片狀 C形、長條卷曲狀，可參見圖4。這些切屑往往一面較光整，另一面是鋸齒形的或不明顯的毛茸狀，當它們一旦進入型腔后，特別容易卡死在彎道處，且很難清除。此外，由于韌性好，相比鑄鐵，鋁制件在斷口出現的毛刺也較難去除。
圖4， 鋁制件在加工中所形成切屑情況的示例
為了降低這些不利因素的影響，企業應該采取一些有針對性的措施：其一就是對刀具的改進及對加工參數進行優化，如在加工刃上設計斷屑、分裂切屑的結構（見圖5）。進而應選擇適當?shù)那邢鲄?shù)，使產生的切屑長度不會過長、形狀也盡可能不呈卷曲狀，以便于清洗。當然，與此同時還必須加強對位于加工工位的零件的沖洗，力爭使大部分的切屑都能被切削液及時沖走，減少切屑積存在零件內的機率。至于毛刺這個棘手的問題，只能根據不同廠、不同產品的實際情況來決定應對的方法，原則上，在面對鋁制件時需要加強和增加去毛刺工序或工步，以減少毛刺對清潔度的影響。至于究竟選擇高壓清洗、人工操作、機械毛刷或是機器人的方式，則是另一回事了。
圖5，刀具的改進一例

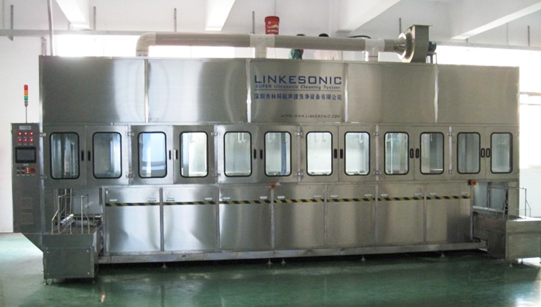

2.3 提高生產線所配置清洗機的清洗能力
雖然迄今傳統的通過式清洗機仍在國內汽車行業用得相當普遍，但它客觀上存在的種種不足之處是十分明顯的，如：生產準備周期、即輔助時間往往較長，造成了為保證生產線的節拍，致使清洗、干燥時間不足；難以藉助調整清洗方式、噴嘴角度、時間和位置來更好的保證效果；清洗液、壓縮空氣需求量大，能耗高，而且結構復雜，制造成本高，故障率也高；因為存在柔性不足的問題，故對現今差異較大的多品種生產方式很難適應等等。近年來隨著機器人技術的日趨成熟和廣泛應用，其價格也在不斷下降，這就為國內汽車制造業在實際生產中選用機器人清洗機鋪平了道路。圖6 是一種典型的機器人柔性清洗機的外觀（左圖）和內部俯視圖。
圖6，一種典型的機器人柔性清洗劑的外 觀和內部（俯視）圖
三，毛坯和外購件
3.1 毛坯供貨狀態對零件最終清潔度的影響及其處理的復雜性
以曲軸為例，分析表明位于表面的雜質主要出自非加工面的毛坯面——扇形板、油孔，以及軸頸等加工面。眾所周知，在曲軸的毛坯中，既有鑄件又有鍛件，現今雖然采用鍛件的曲軸呈增加趨勢，但主體為球墨鑄鐵的鑄件毛坯仍然占有很大比例，尤其在中、小排量發動機中。而在采用的鑄造工藝上，國內一般仍以“砂型”方法為主，較少采用“殼型”。雖然后者形成的工件表面狀態明顯要好于前者，但因“一次性”的殼型工藝成本高，故企業傾向于選擇砂型鑄造。當然，為改善毛坯面質量還可以增加一道“噴丸硬化”工序，但這又會增加制造成本。
事實表明，毛坯的制造工藝和形成的工件表面質量，對于曲軸的最終清潔度是有較大影響的。因此，在國外一些知名汽車廠商，已為關鍵工件的毛坯設定清潔度控制值，如曲軸毛坯為50mg（殘留物的質量），且可以由上家在必要時適當調整。但需指出的一點是對鋁制件的情況就完全不同，包括國內用戶在內，都會對關鍵鋁制件的毛坯制定明確的清潔度門檻值，如缸蓋、水泵殼、機油泵等。而且有些毛坯件的清潔度指標還不只是殘留物的重量，像對缸蓋毛坯這類關鍵件，還進一步提出了對顆粒度分析的要求。
3.2 確保外購件的清潔度
現代汽車工業的一個發展趨勢就是，整車廠或總成廠將只注重“核心業務”，那些所謂的非核心工作，以及大部分零部件的生產，都以外包、外購的方式解決。就以一個汽車發動機工廠為例，產品中95% 以上的零部件都是外購的，在這種情況下，外購件的質量狀況將會直接影響到發動機的品質。
清潔度作為一項十分重要的質量技術指標，雖已在業界取得普遍的共識，但實際的調查表明：現今，不少外協件廠的清潔度保證手段，如生產線上配置的清洗機、清潔度試驗室中一些關鍵檢測儀器的配備均存在著不完善之處。而不少主機廠在對外購件的清潔度實施監控時往往也缺乏全面性，譬如：有否把這一指標納入采購協議之中? 自身是否又制定了相關的外購件進廠后的抽檢工作指導書? 就都很容易被忽視。
四，線內、線外的物流體系
眾所周知，物流體系在現代車企的正常運行中占有重要地位，它一般由（生產）線內輸送、（車間內、廠區內）線間輸送，以及產品的包裝、存貯等諸多環節組成。而隨著對產品清潔度的日益重視，企業也逐漸認識到，關注產品在生產過程中和其后的輸送、包裝、存貯等細節的處理，同樣會對清潔度帶來很大的影響?，F(xiàn)今，不少企業已根據自身的實際情況，通過制訂規范的措施來認真解決這個問題。
4.1 加強對工藝流程中、即線內輸送環節的控制
圖7 是某型發動機缸體線所用的托板，企業的生產部門規定，每次開機前都需一個不漏地對其工作面進行認真的檫拭，以保證：無論是與工件直接接觸、還是間接相關的表面，都能處于潔凈的狀態。而圖8 又是另一種情況，在這條先進的缸蓋生產線上，對托盤（見圖8 的下方）的清潔、凈化操作乃是由設置在線內的一臺強力的吹風設備（見圖8 上）完成的。
圖7，操作工正在檫拭工藝托板的表面
根據具體情況，1 次/ 天或1 次/2-3 天，將托盤逐個安裝在上述設備的架子上，關上移門后，操作即可自動進行。在強風的作用下，托盤表面的固體顆粒都將被清除掉，而那些殘留的油漬等，客觀地說，是并不會給產品造成什么實質性的危害的。
圖8，托盤及在線凈化設備
當下，定置化管理已在國內各類企業獲得了推行，而在執行中，根據零部件的不同特征，設計了用于需在工序間存放的專門的支架，并將它們在相應的生產線進行定置存放，這些專用工裝主要用于各類零件在生產過程中的暫存。多數企業對于保持這些專用工裝表面的潔凈十分重視，制訂了定期清理的規定規則，一般的間隔（周期）為1 周。
4.2 對線間（車間內、廠區內）物流、貯運環節的控制
此時企業均選用各種形狀、型式的塑料料箱、托（隔）板、托盤，而之所以選擇這種材質，主要還是出于塑料易清洗干凈、且自身不會產生殘渣。至于對這些工位器具的清洗，一般有定期、不定期等二種做法，對前者而言（清洗）頻次最高的可達到1 次/ 天。
在少數現代汽車動力總成工廠里，甚至為提高這些工位器具的清洗效率和效果，特別設置了一條高效清洗自動線（見圖9），從圖中可見，它其實是二條緊鄰的、呈平行狀的清洗線，從設計和資源利用的角度來看，這種設計都是最為經濟的。從圖9 中的右側可見，被清洗的料箱乃是吊掛在一個個專用的支架上的。而事實上，為了適應不同工位器具在自動線內的高效清洗，分別配置了相應的專用支架（見圖9 左）。利用這些工裝的另一個優點是，可以更充分地發揮自動清洗的資源，由圖
中位于上方的三個支架可見，它實際上是完全按置放兩類塑料器具設計的。
圖9，工位器具自動清洗線（左）和適用自動清洗的專用支架（右）
另一個不可忽視的環節是零部件在貯運中的包裝問題，尤其是一批又一批的自制件或外購件由生產線、物料倉庫運往裝配線時。為了避免遭到車間環境的污染，必須認真對待這些工件的妥善包裝，且應該按不同的零部件區別處理。在圖10 中，左邊是自制件曲軸，包裝方式為半透明的防銹袋，而圖右為外購件軸瓦，對這類精密小零件，采用的方法是防塵袋。此外，針對其它一些不同情況的零件，還有諸如防塵罩、真空包裝等方法。
圖10，圖左是自制件曲軸，圖右為外購件軸瓦
結束語
近年來，提高產品清潔度已引起全行業的關注，尤其是對產品清潔度的測試、評定，以及對于與清潔度直接相關的工序間的清洗，更受到了眾多企業的重視。但實際上，這樣做還是不夠的，各個生產廠還需對自身產品形成的全過程，特別是對其中的一些關鍵環節實施有效的事前預防性監控，并根據具體情況制訂規范的、有可操作性的細則。 |
